YLK-3000 型電爐變壓器合閘涌流控制系統

概述：

• 煉鋼電爐變壓器在空載合分閘時會產生較大的合閘涌流（6-8倍）和分閘過電壓（2-5倍）。

• 合閘涌流會使變壓器和斷路器承受嚴重的電動力和熱損傷，導致電壓暫降，干擾相鄰用電設備的正常工作，影響供電系統穩定。分閘過電壓會導致變壓器匝間絕緣擊穿，使斷路器發生重燃過電壓，嚴重時發生爆炸事故。

• 為此電爐變壓器和配套斷路器需特殊設計來承受以上沖擊，即便如此合閘涌流和分閘過電壓導致的變壓器損壞和斷路器爆炸事故仍頻繁發生，造成嚴重的直接和間接損失。

• 我公司開發的YLK-3000型電爐變壓器合閘涌流控制系統可有效解決以上問題。

產品特點

• 適用于20MVA-200MVA電爐變壓器，適用電壓等級10kV、35kV；

• 可大幅降低電壓暫降幅度、避免和應涌流、減小變壓器和斷路器的沖擊損傷；

• 可將電爐變壓器空載合閘涌流（峰值）控制在其額定電流（峰值）以內；

• 可將電爐變壓器空載分閘過電壓（峰值）控制在額定電壓（峰值）以內；

• 可配合用戶現有斷路器使用，無需更換斷路器（開關特性需符合規范要求）；

• 具備自學習功能，自動適應設備磨損和溫度變化等產生的控制誤差；

• 本裝置接入煉鋼控制系統，可實現無感操作，不對人員操作造成任何改變。

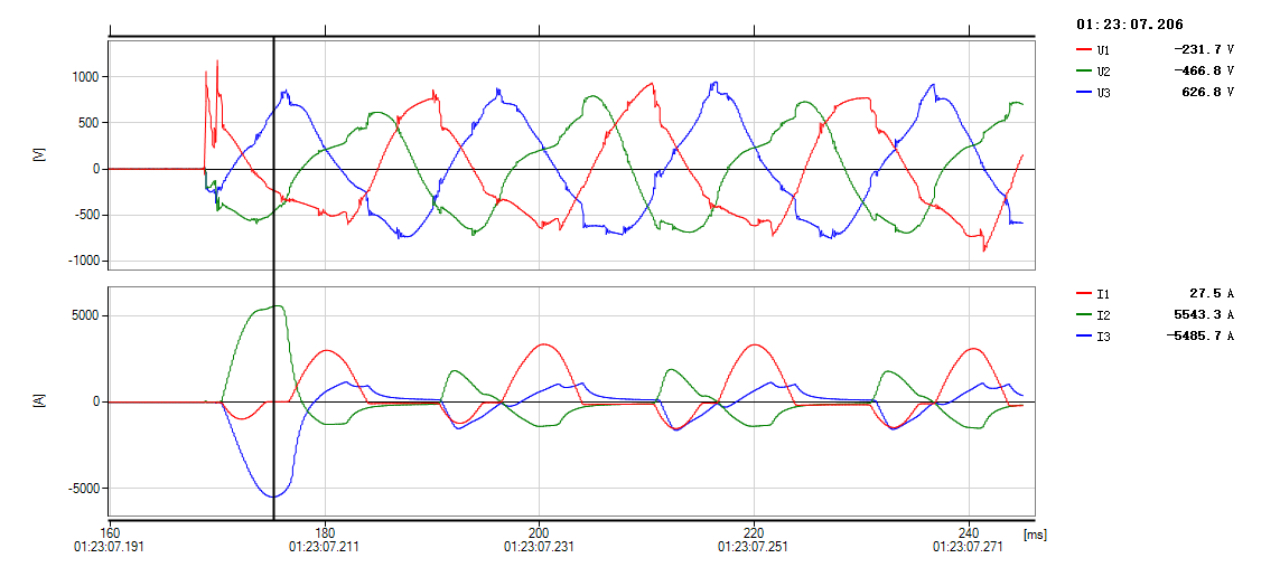

80MVA電爐變壓器隨機合閘涌流波形：

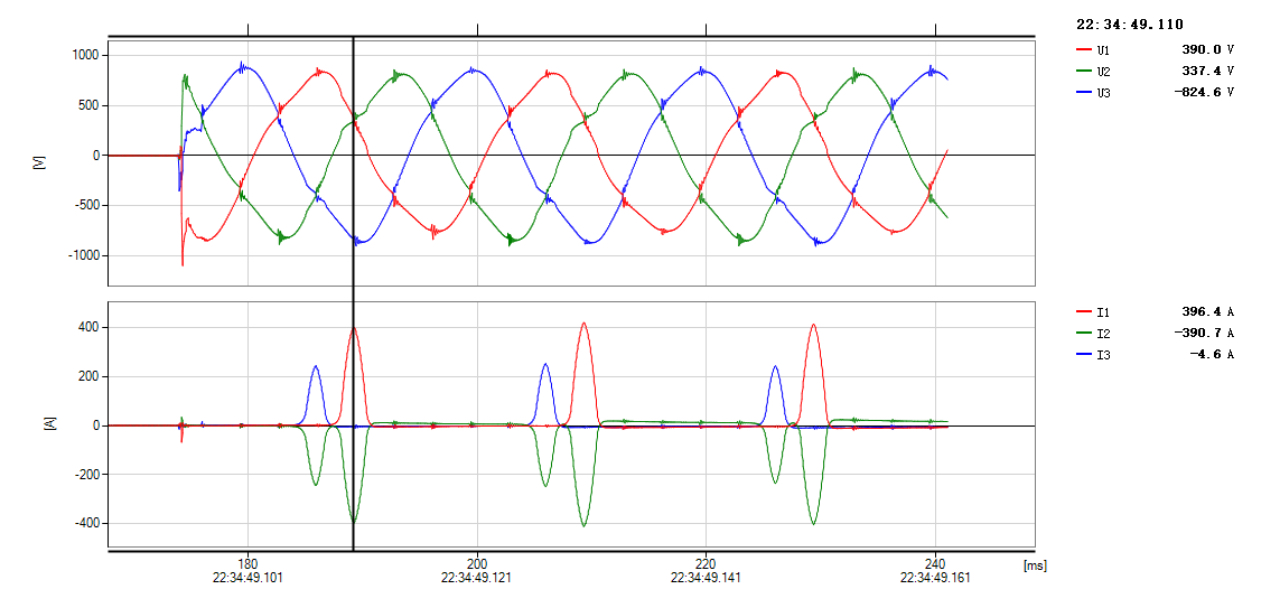

80MVA電爐變壓器采用YLK控制合閘電流波形：

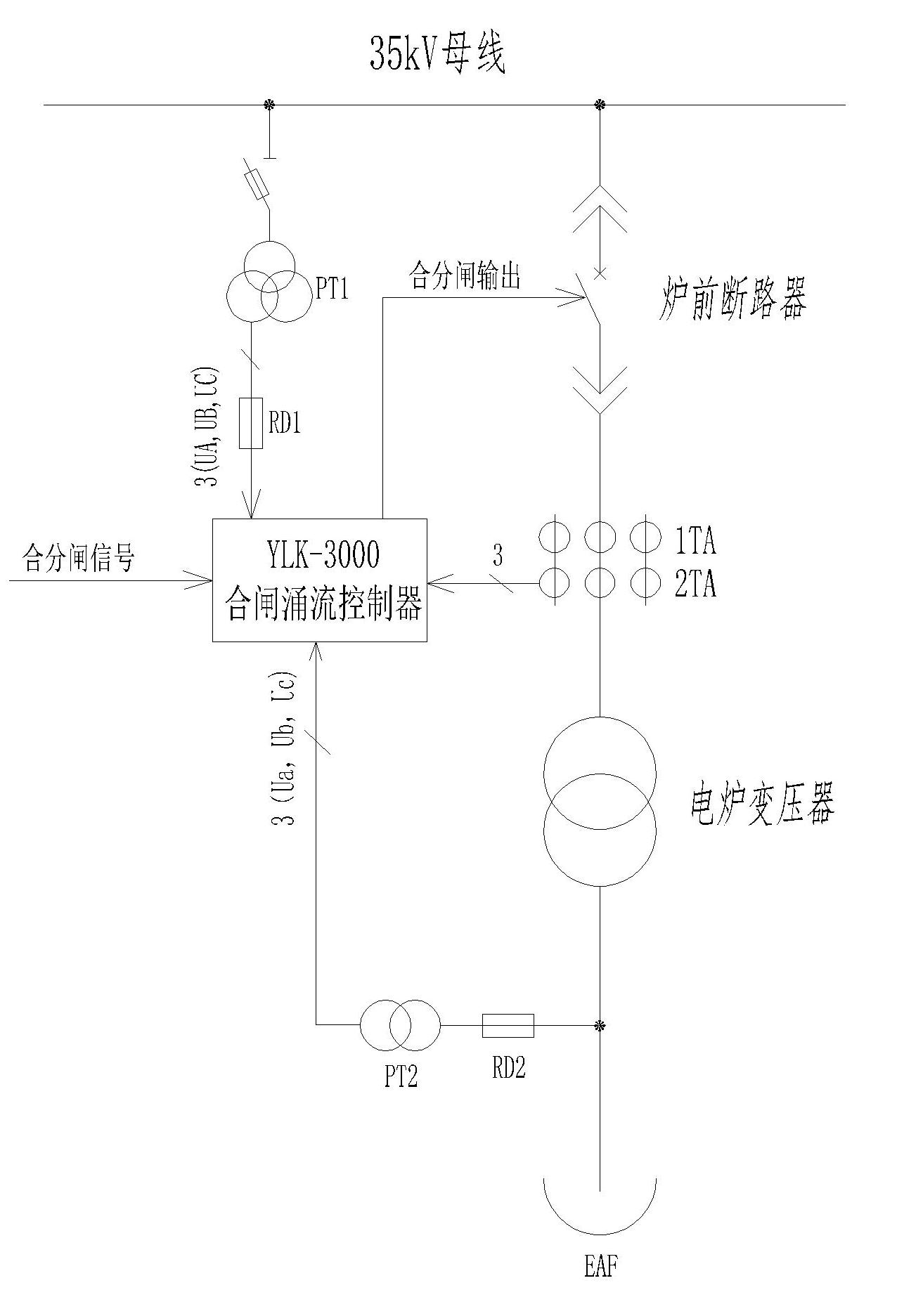

系統結構圖：

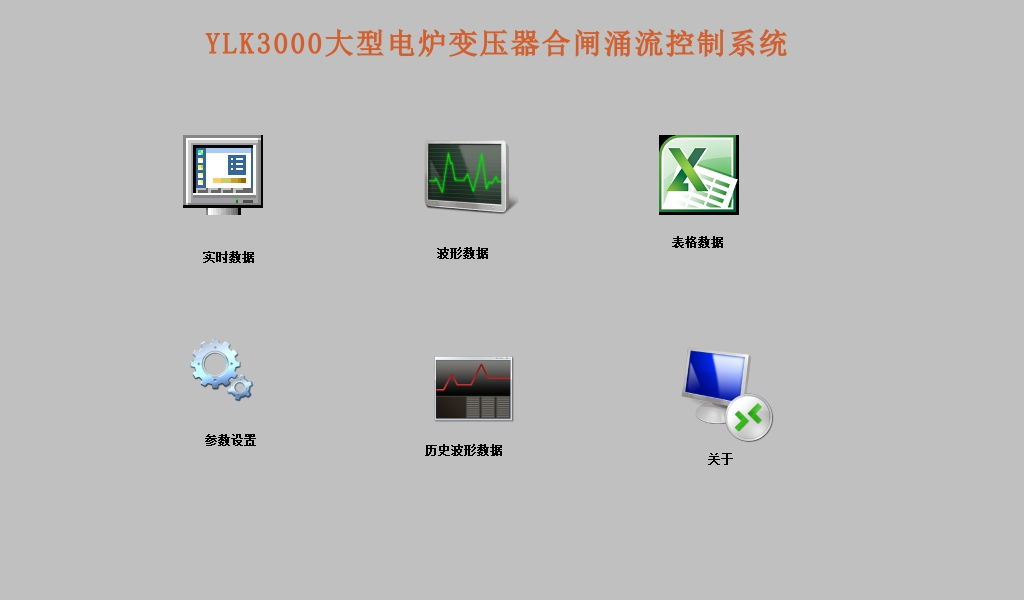

顯示主界面：

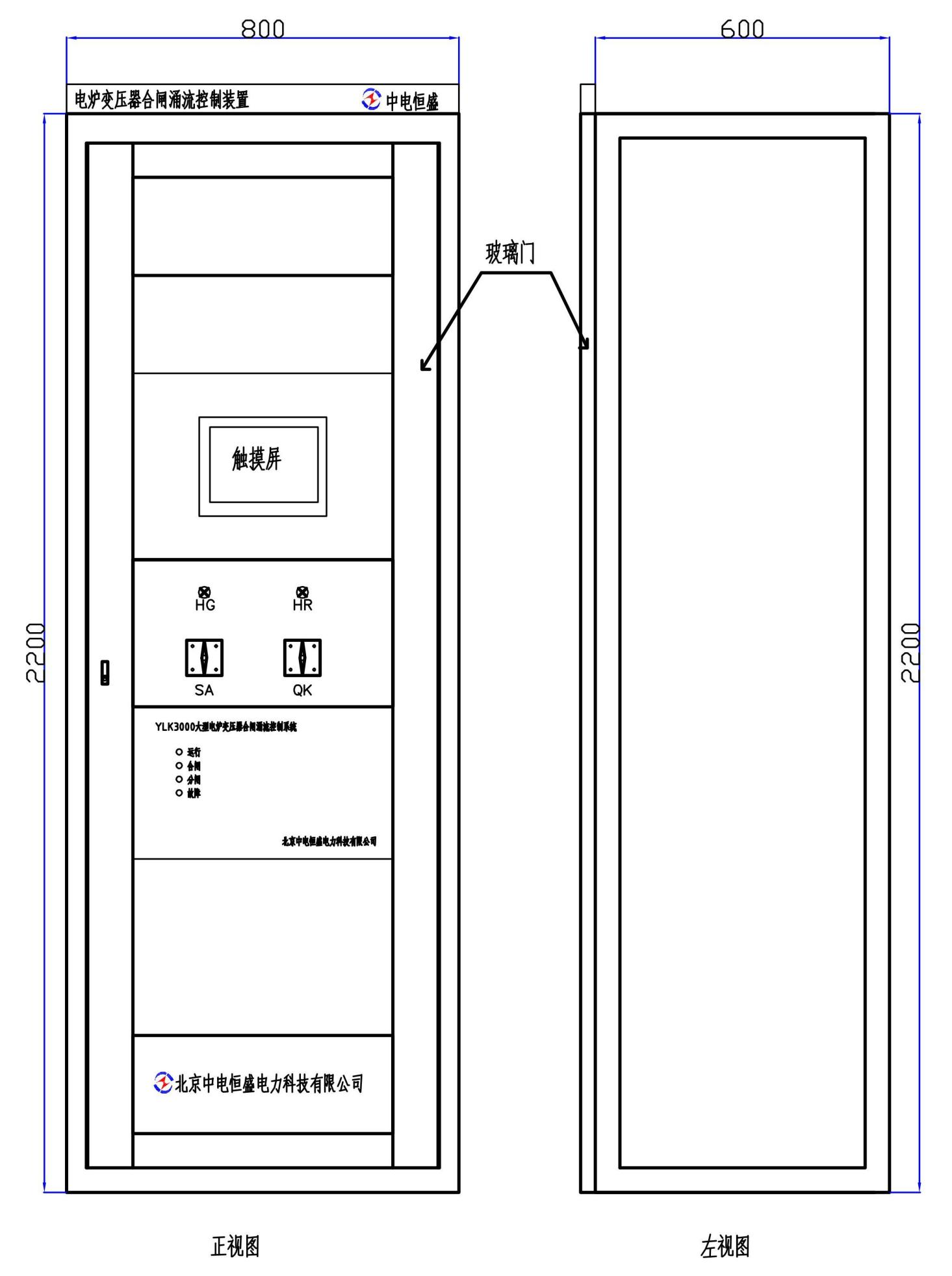

柜體結構圖：

訂貨須知

用戶選用本裝置，需提供以下資料:

• 煉鋼供電系統一次供電系統圖、上級變壓器容量；

• 開關柜及煉鋼操作臺二次原理接線圖；

• 電爐變壓器及串聯電抗器銘牌參數、斷路器開關特性參數。
