SVG+FC型電弧爐專用動態濾波補償裝置

產品描述:SVG產品可用于1KV、6KV、10KV、35KV供電系統,解決用戶功率因數電壓穩定、諧波、不平衡等各種電能質量問題。...
聯系電話:010-57258198

詳細介紹

產品特點:

本裝置專為電弧爐煉鋼負荷開發,為非標定制產品,具備快速無功補償功率補償和諧波吸收功能,可使功率因數提高至0.97以上,使諧波、電壓波動、閃變指標符合國家標準。

本裝置適用于35KV及以下電壓等級,SVG部分戶內安裝,水冷散熱;FC部分戶外安裝。

本裝置SVG部分專為電弧爐負載研發,硬件及軟件均為特殊設計,采用三角形接線,分相調節,可有效消除負序和抑制閃變。

本裝置FC部分根據負荷大概率運行工況時無功功率設計補償裝置,根據負荷最大工況諧波含量設計濾波容量,經CHP軟件計算機仿真,確保設備安全穩定。

電弧爐開始冶煉時,SVG發出容性無功功率,配合FC部分滿足無功功率補償和濾除諧波的需要,SVG出力較少,在感性和容性之間快速調節,用來消除電壓波動和閃變;電弧爐出鋼時,SVG發出感性無功功率用來平衡FC裝置發出的容性無功功率。

本裝置(SVG+FC)是同容量SVC(TCR+FC)有功損耗的1/3左右,占地面積1/2左右。

  在電弧爐煉鋼領域,預計3-5年內,SVC(TCR+FC)將被SVG+FC全面替代,SVG+FC的性能和價格全面超越SVC(TCR+FC).

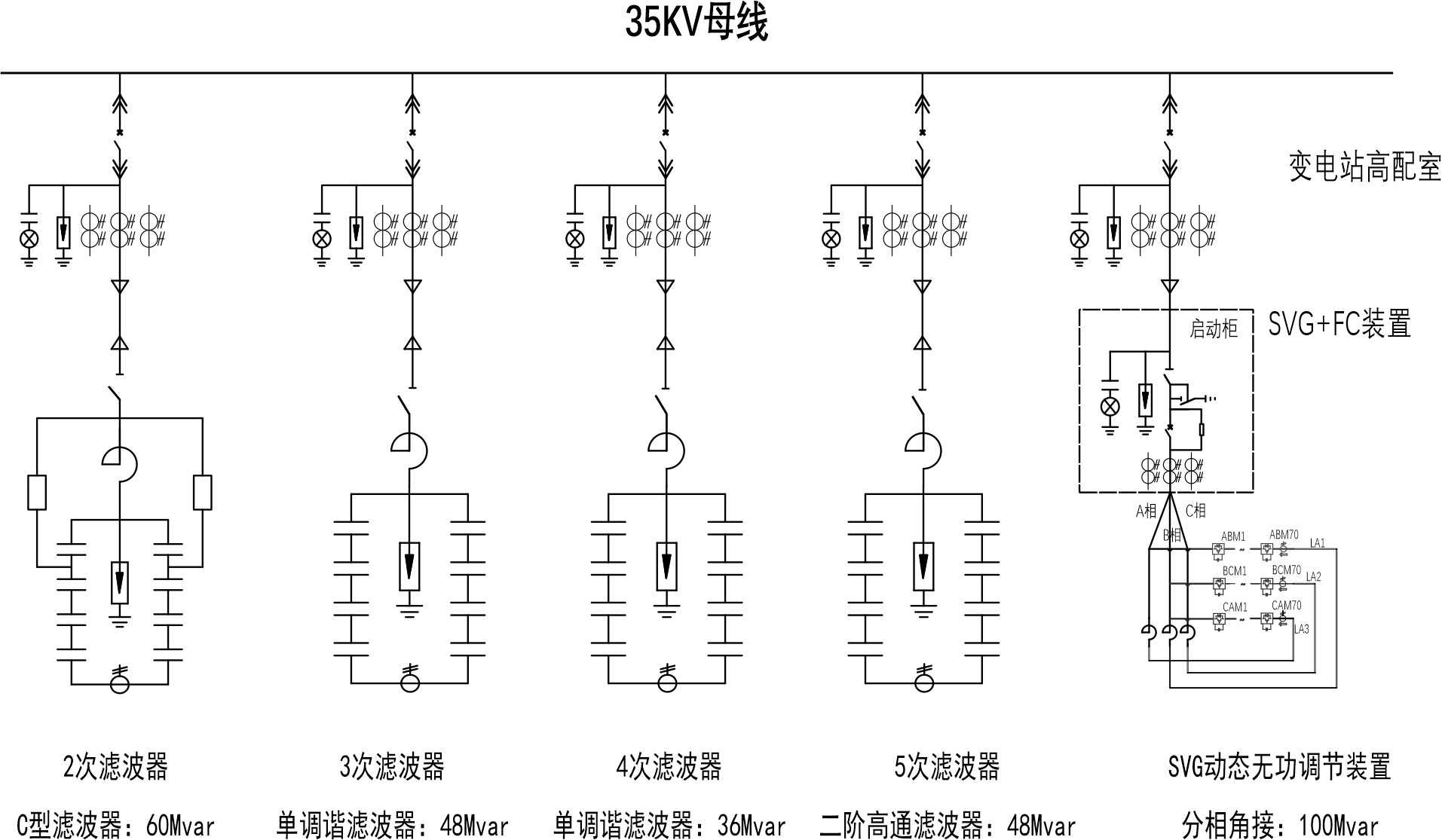

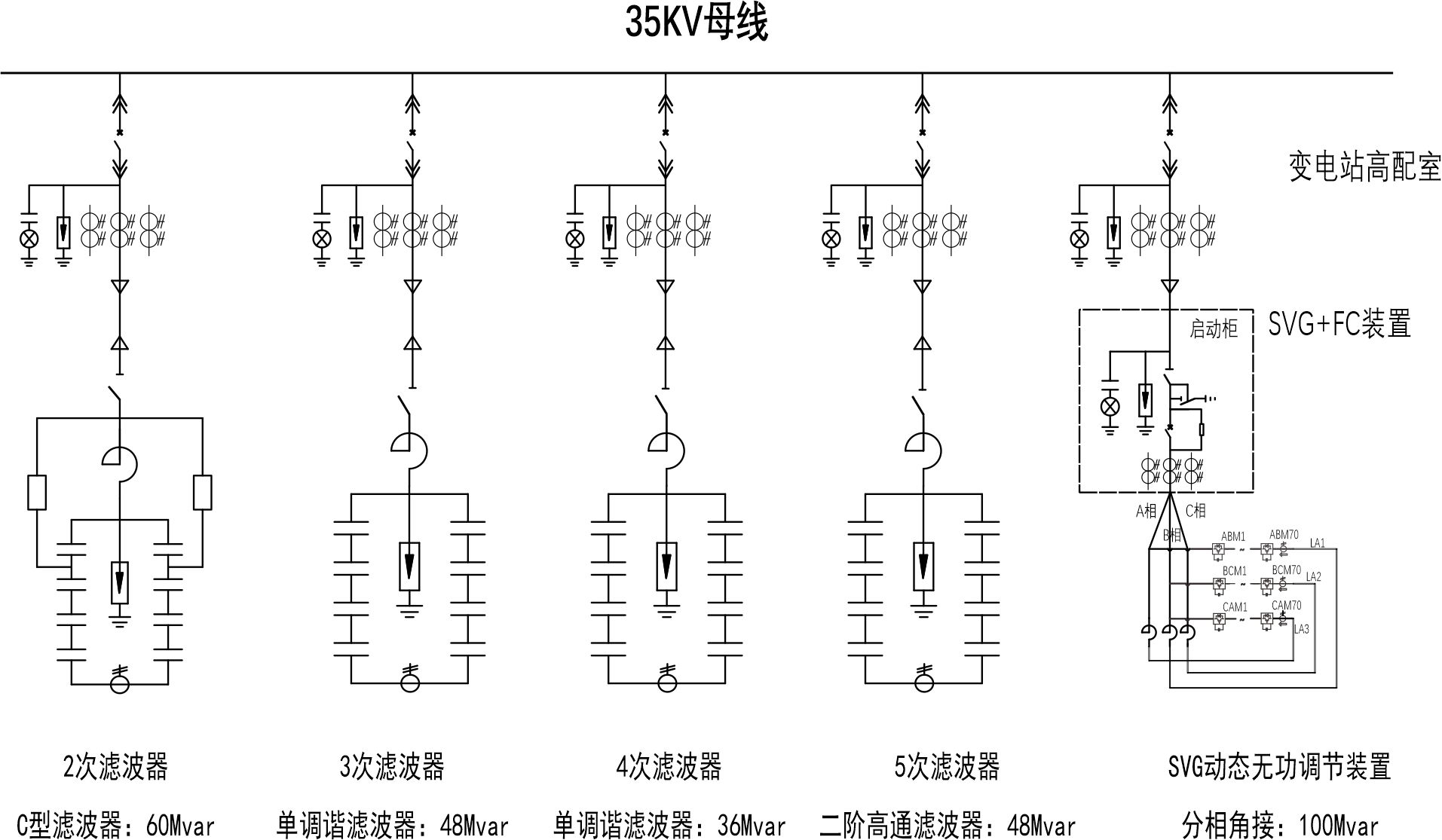

產品結構圖:


SVG+FC 結構圖.png


主要元件:

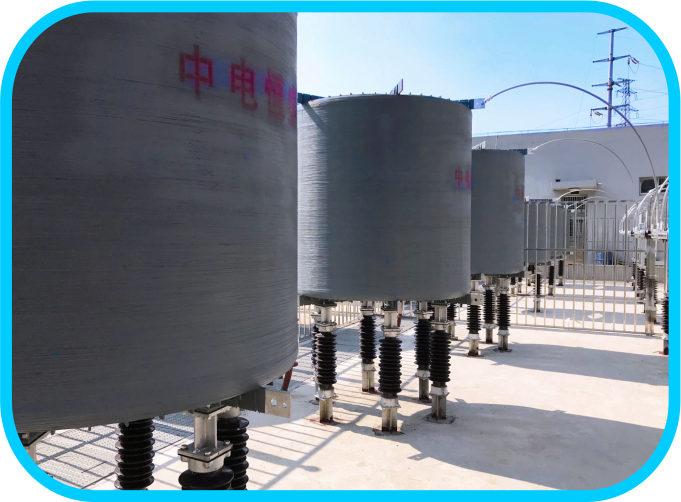

    水冷閥組.png             LKGKL濾波電容器.png

            水冷閥組                                                            LKGKL濾波電抗器

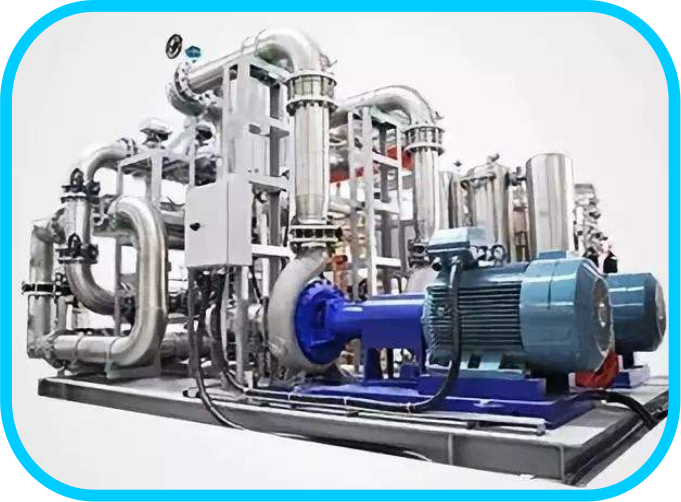

  SVG監控系統.png            純水機組.png

                       SVG監控系統                              純水機組
